噴漆廢氣處理-噴漆房廢氣處理-催化燃燒設備-活性炭吸附脫附

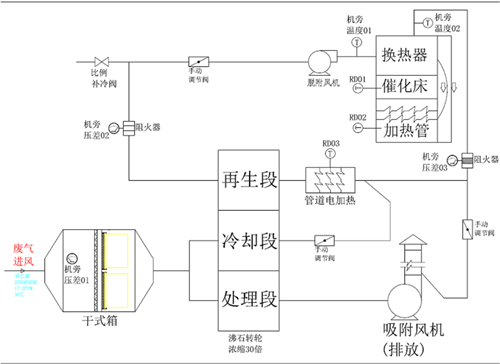

        車間排放的油漆廢氣經風機抽風后進行預處理，預凈化后的氣體進入活性炭吸附器。氣體物被活性炭吸附，氣體被凈化，凈化后的氣體由煙囪排出。在這個過程中，有3-7個吸附器，其中一個是解吸吸附器，另一個是吸附吸附器。根據需要開啟，吸附過程可連續運行。氣動閥將飽和吸附器切換至解吸狀態，啟動催化床電加熱解吸風機，解吸出的廢氣進入催化過程。在燃燒設備中，在電加熱和催化劑的作用下，氣體中的物分解成co2和h2o，氣體被凈化。凈化后的氣體經蓄熱器回收一部分熱量，一部分返回RCO換熱器升溫，再與新鮮空氣混合至所需溫度進行活性炭脫附，另一部分直接排入煙囪。本系統采用plc自動控制，對設備運行進行監控。
